Функциональный генератор на ICL8038


На ИМС ICL8038 можно собрать функциональный генератор который может генерировать синусоидальные, прямоугольные, треугольные, пилообразные импульсы. Схема содержит минимальный набор внешних элементов, в настройке не нуждается.

Основные характеристики генератора:

  • Низкое искажение 1% (синусоида)
  • Высокая линейность 0,1% (треугольная волна)
  • Широкий диапазон частот 0,001 Гц— 300 кГц
  • Скважность 2% до 98%
  • Одновременная генерация выходной сигнала: синус, прямоугольник, треугольник
  • TTL уровень до 28 В при максимальном напряжении питания 30 В.

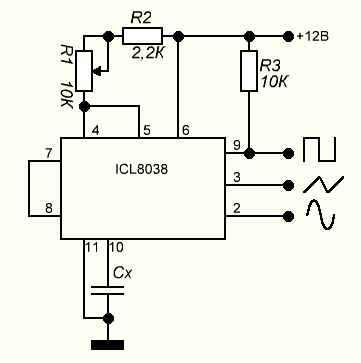

На рисунке показана достаточно простая схема генератора, выходная частота определяется следующей формулой:

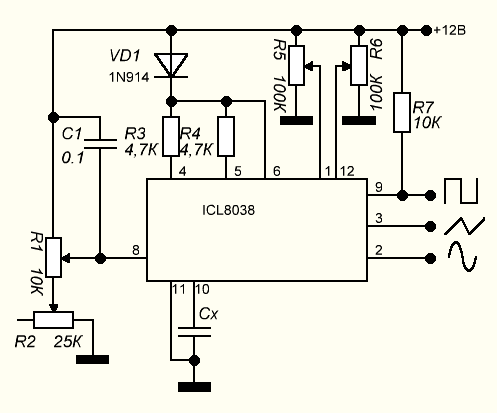

Следующая схема позволяет расширить функциональность генератора, резисторы R1 и R2 это плавная и грубая регулировка частоты, а R5 и R6 регулировка длительности и скважности (регулировка формы сигнала).

Конденсатор Сх позволяет изменять частоту в нескольких диапазонах:

100 Гц … 1 кГц — 0.1 мкФ

1 кГц … 10 кГц — 0.01 мк. По материалам сайта rcl-radio.ru.

10 кГц … 100 кГц — 0.001 мкФ
